1 概述

JSC6288 是一款集成了三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET 和IGBT 设计，可在高达+250V 电压下工作。

JSC6288 内置VCC/VBS 欠压（UVLO）保护功能，防止功率管在过低的电压下工作。

JSC6288 内置直通防止和死区时间，防止被驱动的高低侧MOSFET 或IGBT 直通，有效保护功率器件。

JSC6288 内置输入信号滤波，防止输入噪声干扰

2 主要特性

●  悬浮绝对电压+250V

●  电源电压工作范围：5~20V

●  集成三个独立的半桥驱动

●  输出电流+1.2 A/-1.5A

●  3.3V/5V 输入逻辑兼容

●  VCC/VBS 欠压保护（UVLO）

●  内置直通防止功能

●  内置250ns 死区时间

●  内置输入滤波功能

●  输出与输入同相

3 应用领域

三相直流无刷电机驱动

4 芯片的封装

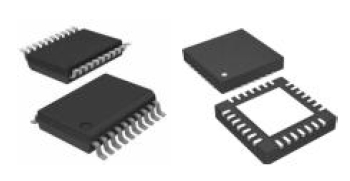

JSC6288 芯片采用如下封装
