1、概述
JS0861是一款可用于高声压级和窄灵敏度容差应用中的MEMS硅麦克风接口芯片，比如高端手机。

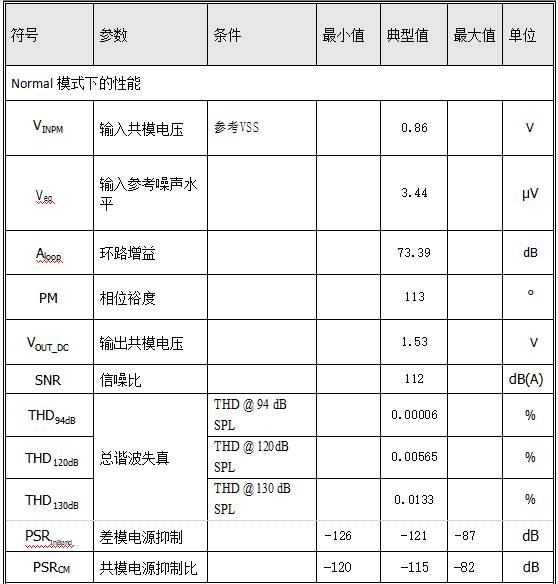

2、性能指标
■ 电源范围：1.6 - 3.2V
■ Vmic电压范围 ：4V - 14.5V；
■ SNR = 112dBA ，
THD = 0.00006% （VDD=3.2V，input 1KHz 94dBSPL，SD=-38dBV/Pa）；
■ 最大声压级 135dBSPL；

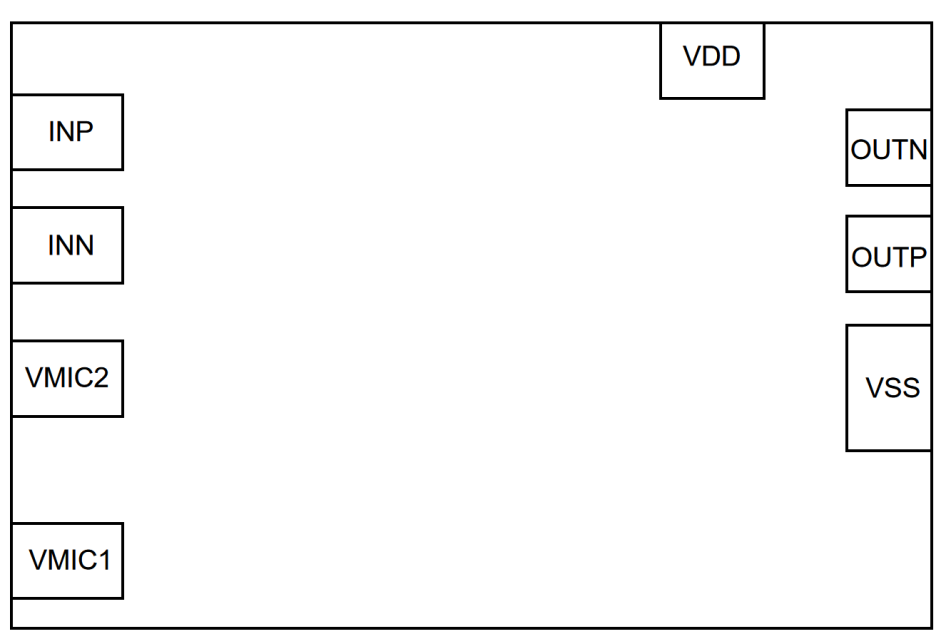

3、管脚定义
| 管脚 | 功能 | |
| 1 | VMIC1 | 用于偏置MEMS基板的连接 |
| 2 | VMIC2 | 连接MEMS膜 |
| 3 | INN | 麦克风负输入 |
| 4 | INP | 麦克风正输入 |
| 5 | VDD | 正电源电压 |
| 6 | OUTN | 模拟负极麦克风信号输出 |
| 7 | OUTP | 模拟正极麦克风信号输出 |
| 8 | VSS | 负电源电压 |
