JSC3075是一款低功耗、高性能、大功率315M/433M短距离无线通讯发射器，支持OOK调试方式。JSC3075片内集成了PLL和功率放大器，功率放大器采用E类放大器结构，将PLL输出的信号进行放大后输出到天线端口。
1 主要特性
● 频率范围： 300 - 450MHz
● 最大发射功率： 13dBm
● 发射码率范围： 1 - 10Kbps
● 电压范围： 2.2V – 3.6V
● 工作电流： 18mA @ 3V 13dBm
● 待机电流： 1uA
● SOT23-6封装
2 应用领域
● 无线数据传输
● 胎压监测设备
● 遥控风扇、照明开关
● 遥控门禁系统
3 封装类型

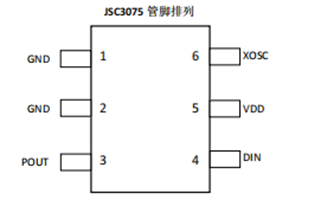

JSC3075芯片采用SOT23-6封装，如下图：
图 1 JSC3075封装示意图
